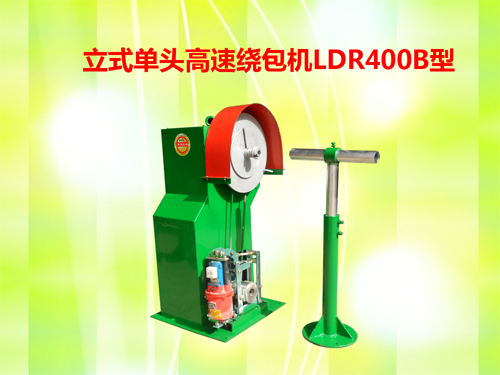

立式单层高速绕包机LDR400B型

专利号：201621476595.9

一、立式单层高速绕包机LDR400B型用途：

　　立式单层高速绕包机是生产阻燃电线和多股线绞合绕包设备。是云母带、阻水带、聚脂带等绕包缠绕之

配套设备。可与笼绞机、框绞机、叉绞机、盘绞机、成缆机配套使用。

二、立式单层高速绕包机LDR400B型技术参数

1、绕包盘径：400mm（绕包盘内芯54mm，纸盘内芯直径90mm）

2、绕包速度：1440转/分

3、绕包节距：无级可调

4、绕包线径：0.3-32mm

5、绕包功率：1.5kw（变频调速及控制刹车，液压刹车，变频器用户自备）

6、中心高：850mm（按用户要求制作中心高）

7、绕包形式：同心式绕包

三、立式单层高速绕包机LDR400B型外置设备：

1、电力液压推动器YT1-18Z/2型；

2、变频器型号：ED3100-4T0015M

该设备与叉绞机盘绞机框绞机配套使用，可以绕包多种带材，即云母带聚酯带PVC带，薄铝带薄铜带。该设备与现有的叉绞机配套使用，可以减少整套设备的采购。即利用了原来的叉绞机，只增加一台高速同心式绕包机，就可以解决电线电缆企业合股带绕包的燃眉之急，投资小见效快安装方便，不挖地坑。
