高速铝铜线合股机当前位置:首页 > 产品展示 > 高速铝铜线合股机

高速弓形单绞机GDJ1250型

文章来源:高速铝铜线合股机 发布时间:2019-12-23 15:16:12

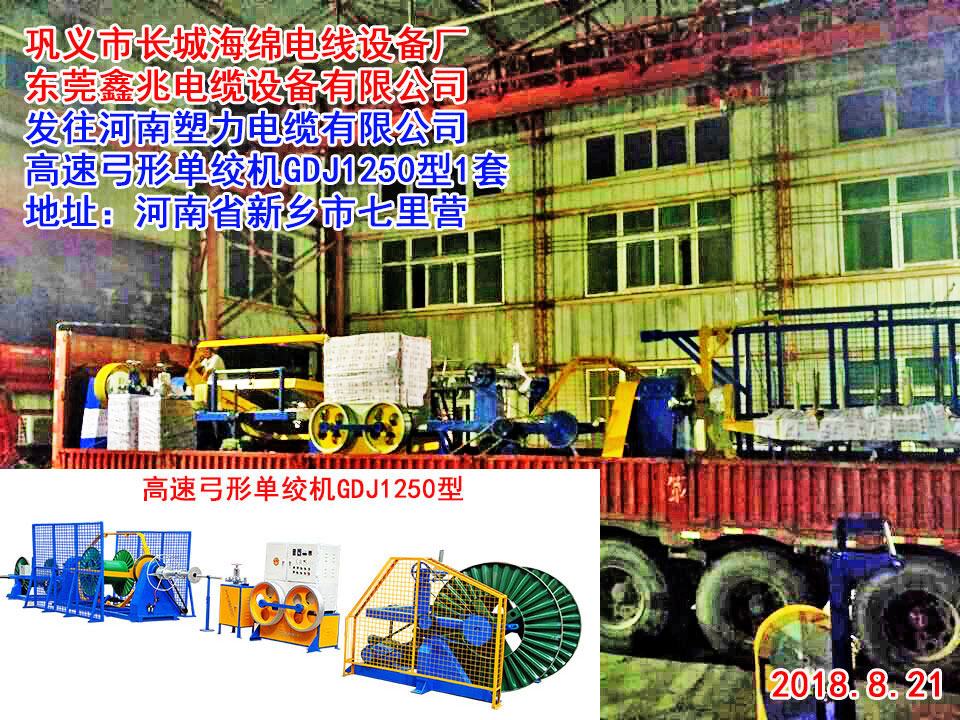

高速弓形单绞机GDJ1250型

专利号:ZL201720466595.9(系列)







一、高速弓形单绞机GDJ1250型用途:

高速弓形单绞机GDJ1250型是电线电缆厂绞合铝绞线、铜绞线以及绝缘线、铁丝合股线,凡两根的多股线及包胶线都可以绞合,既可以两根线绞合,又可以弓型单绞。该设备是成缆机生产量的十倍,节省人工,节省电费,采用双变频控制,节距任意可调。

二、高速弓形单绞机GDJ1250型技术参数:

1、电机功率:7.5KW+4KW+4KW
2、主轴转速:0—150转/分
3、牵引轮直径:800mm(电子计米)
4、绞合截面:10~50mm2  (铜线铝线)
5、绞合节距:10~600mm (任意可调)
6、放线盘直径:1250mm
7、内线盘总数:1只   7-1、滤线器                  7-2、五滚校直机
8、收线轮直径:1250mm
9、收线传动:力矩传动(YLJT132-25/4型)
10、升降线盘电机:Y802-4型(1.1kw)
11、配电柜

三、高速弓形单绞机GDJ1250型设备配置:

1、升降式放线机SFX1250型一台
2、主机一台
3、 滤线器一台
4、五滚校直机WX100型一台
5、护网二个(一套)
 6、800型牵引机+电器柜一台
7、电动升降收线机DSSX1250型一台


高速弓形单绞机
