高速铝铜线合股机当前位置:首页 > 产品展示 > 高速铝铜线合股机

高速弓形单绞绕包铠装机组 GDJ1250TR2K/1600型

文章来源:高速铝铜线合股机 发布时间:2019-12-23 15:28:04

      高速弓形单绞绕包铠装机组GDJ1250TR2K/1600型


专利号:ZL201720466595.9(系列)


一、高速弓形单绞绕包铠装机组用途:

高速弓形单绞绕包铠装机组是电线电缆厂绞合铝绞线、铜绞线以及绝缘线、铁丝合股线,凡两根的多股线及包胶线都可以绞合,既可以两根线绞合,又可以弓型单绞。该设备是成缆机生产量的十倍,节省人工,节省电费,采用双变频控制,节距任意可调。该设备是一种创新绞合结构,全球首创,世界领先。

二、高速弓形单绞绕包铠装机组技术参数:

1、电机功率:7.5KW+3KW+4KW+4kw
2、主轴转速:0—100转/分
3、绕包机转速:1500转/分
4、铠装机转速:200转/分
5、牵引轮直径:800mm(电子计米)
6、绞合截面:10-50mm2  (铜线铝线)
7、绞合节距:10-600mm (任意可调)
8、放线盘直径:1250mm
9、内线盘总数:1只
10-1、滤线器
10-2、五滚校直机
11、收线轮直径:1250mm
12、收线传动:力矩传动(YLJT132-25/4型)
13、升降线盘电机:Y802-4型(1.1kw)
14、配电柜

三、高速弓形单绞绕包铠装机组设备配置:

1、升降式放线机SFX1250型一台
2、主机一台
3、 滤线器一台
4、五滚校直机WX100型一台
5、同心式绕包机GRB400型一台
6、钢带铠装机KD630/2DB型一台
7、护网二个(一套)
8、800型牵引机+电器柜一台
9、电动升降收线机DSSX1250型一台

四、运费由购方负担,安装技术员的路食宿费由购方负担,安装生产技术指导费另计。

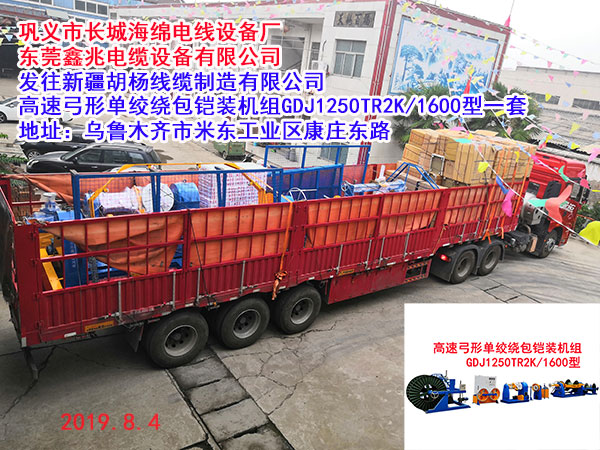

高速弓形单绞绕包机组

高速弓形单绞绕包机组
