立式单层/双层绕包机当前位置:首页 > 产品展示 > 立式单层/双层绕包机

桶装云母带单层绕包机TDRB400-630型

文章来源:立式单层/双层绕包机 发布时间:2019-12-25 16:59:33

桶装云母带单层绕包机TDRB400-630型

桶装云母带单层绕包机TDRB400-630型




专利号:201720641653.7














一、桶装云母带单层绕包机用途:

桶装云母带单层绕包机是在高速绕包机基础上改进的新型设备。该设备由30分钟换一次云母带,经改进后使用桶装云母带,每三个小时换装一次云母带,该设备有断带、无带停机,断带报警功能。该设备可无人操作,节省人工成本,提高工作效率,适用铜线或线缆表面绕包。如:云母带、铝箔、聚酯带、铝塑复合带等。

二、桶装云母带单层绕包机技术参数:

1、绕包节距:无级调节(断带停机)
2、适用线径:Φ1.0~Φ10mm
3、带盘直径:Φ260(内孔Φ70mm,带高80mm)
4、收线盘径:Φ630×475mm×56mm(或125mm)
5、电机功率:三相380V   4千瓦变频调速
6、包带转速:1500转/分
7、收线装置:摩擦离合式
8、排线装置:光杆排线器GP30型

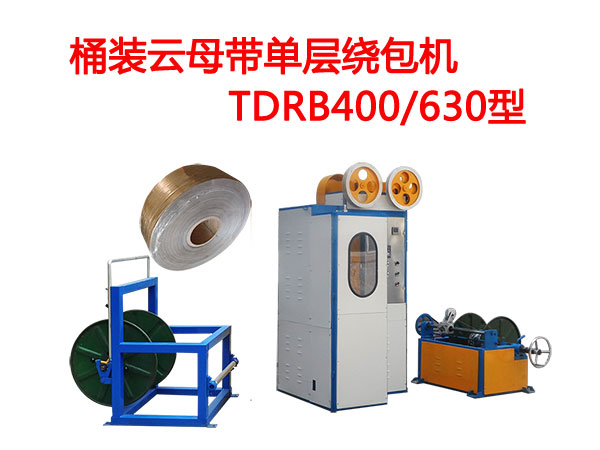

三、桶装云母带单层绕包机设备配置:

1、有轴式升降放线机YF630型一台
2、桶装云母带单层绕包主机TDRB400型一台
(设备附件:批刀一个,502胶水一瓶,5mm粘胶带一盘,换盘顶 柱一个,进线模具三个,绕包后模               具三个)
3、无轴收排线机WSP630型一台(采用WSP800型,另加2600元)


说明:1、直径630mm的线盘,承重铜线500公斤,在高速绕包机上绕包云母带等其他绕包材料后,每盘500公斤的铜丝经绕包后,若用直径630mm的线盘收线,则能绕包一半的铜丝,若用直径800mm的线盘收线,则可以直接把500公斤的铜丝绕包后收在直径800mm的线盘上。2、该设备增加绕包断带停机功能,刹车采用大功率变频器内置自刹装置。动力采用4kw电机,实现断带即刻停机。该装置是其它绕包机无法替代的专项功能。

桶装云母带单层绕包机

发往江西顺邦电缆有限公司桶装云母带单层绕包机TDRB400/630型一套


桶装云母带单层绕包机TDRB400/630型一套

发往乌鲁木齐大阳谷电缆有限公司绕包机

发往泰安国山线缆有限公司桶装云母带单层绕包机TDRB400/630型一套
