立式单层/双层绕包机当前位置:首页 > 产品展示 > 立式单层/双层绕包机

高速双层绕包机GSR400/630型

文章来源:立式单层/双层绕包机 发布时间:2019-12-25 16:09:58

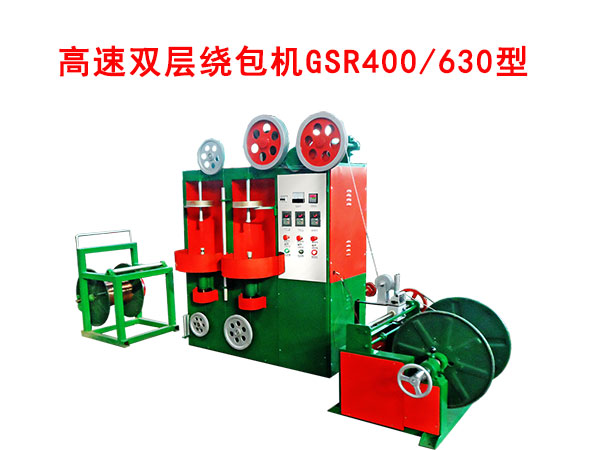

高速双层绕包机GSR400/630型

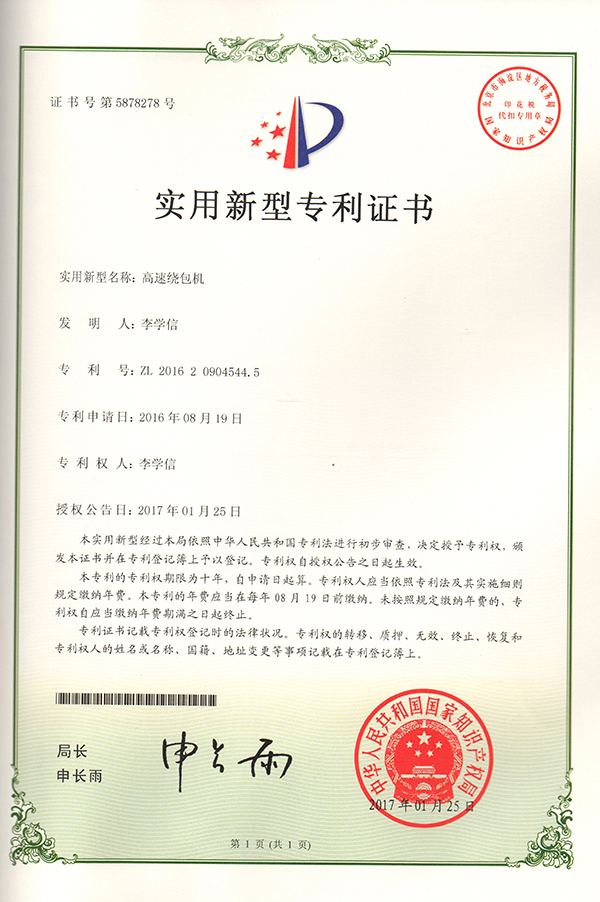

中国实用新型专利:ZL201620904544.5

高速双层绕包机GSR400/630型

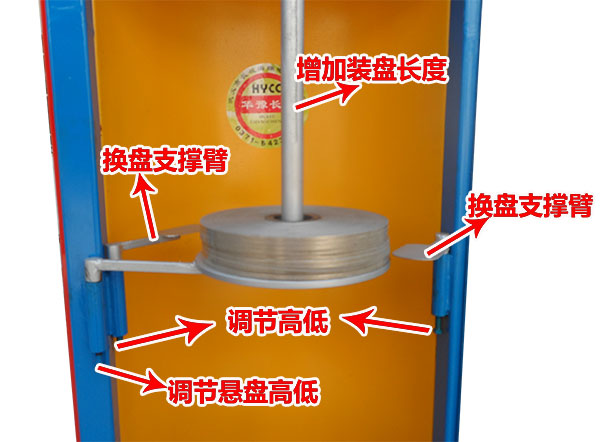

绕包机悬臂式换盘装置




一、高速双层绕包机GSR400/630型用途:

高速双层绕包机GSR400/630型适用铜线或线缆表面双层高速包纸包带用。如:云母带、铝箔、聚酯带、铝塑复合带等。

二、高速双层绕包机GSR400/630型技术参数:

1、绕包节距:无级变速(调节)
2、适用线径:Φ0.6~Φ10mm
3、带盘直径:Φ250~Φ300(内孔Φ50mm)
4、收线盘径:Φ630×475mm×56mm(或125mm)
5、电机功率:三相380V 2.2千瓦变频调速
6、包带转速:2500转/分
7、收线装置:摩擦片离合式
8、排线装置:光杆排线器GP30型

三、高速双层绕包机GSR400/630型设备配置:

1、有轴式升降放线机YF630型一台
2、高速双层绕包机GSR400型一台(设备附件:批刀一个,502胶水一瓶,5mm粘胶带一盘,换盘顶 柱一个,进线模具三个,绕包后模具三个)
3、无轴收排线机WSP630型一台

 说明:直径630mm的线盘,承重铜线500公斤,在高速绕包机上绕包云母带等其他绕包材料后,每盘500公斤的铜丝经绕包后,若用直径630mm的线盘收线,则能绕包一半的铜丝,若用直径800mm的线盘收线,则可以直接把500公斤的铜丝绕包后收在直径800mm的线盘上。

这种高速云母带绕包机,比原来的高速云母带绕包机增加了换盘的装置,原来的绕包机在换盘的时候,一个人不太容易操作,因为云母带比较重,一只手上推云母带,一只手换装云母带,云母带少的时候可以,云母带多的情况下,一个人换装是不行的,必须有一个人帮忙才能换装云母带。这是经过改进后的机器图片。原来买过我们厂高速云母带绕包机的厂家,只要你们需要,我们可以免费给你们寄这些配件,有利于你们的生产和减少另外一个人帮忙。只要客户提出有利于生产有利于提高产量,我们都会加以改进。欢迎新老客户前来洽谈采购。李学信13903825045

说明:1、直径630mm的线盘,承重铜线500公斤,在高速绕包机上绕包云母带等其他绕包材料后,每盘500公斤的铜丝经绕包后,若用直径630mm的线盘收线,则能绕包一半的铜丝,若用直径800mm的线盘收线,则可以直接把500公斤的铜丝绕包后收在直径800mm的线盘上。




高速单、双层绕包机配绕包进出线固定模具表
铜丝直径 平方 直径 进线直径 出线直径
1.35单 1.43   1.50 2.5
1.50单 1.76   2.00 3.0
1.78单 2.5   2.5 3.5
2.25单 4.0   3.0 4.0
2.78单 6.0   3.5 4.0
0.20×48多股 1.5   2.0 3.0 0.20=0.03142
1.35×7 LJ 10 4.05 5.0 6.0
1.50×7 LGJ 10 4.5 5.5 6.5
1.70×7 LJ 10 5.10 6.0 7.0
2.15×7 LJ 25 6.45 8.0 9.0
1.85×7 LGJ 16 5.55 7.0 8.0
2.32×7 LGJ 25 6.96 8.0 9.0


高速双层绕包机

高速双层绕包机

发往山西中缆电缆股份有限公司 高速双层绕包机组GSR400/630型一套
