一、KJX电子计米器概述：

KJX电子计米器可广泛应用于电线电缆厂、钢丝绳厂、麻绳厂、钢带厂及测量长度计米的行业。对线材、薄膜、布、纸的长度作计米显示、计米控制以及报警控制。

二、KJX电子计米器技术参数用功能：

1、安装形式：盘装嵌入工或插座安装。

2、功耗：<4.5W。信号输入阻抗：≥5KΩ

3、计米周米轮转数选定：高速≤1000次/秒

低速≤30次/秒

4、计米方式：计米轮的周长安装磁铁，给定传感器信号加计米米数或循环计米米数.

5、计米轮选择范围：0.0001-1.0000m（米、分米、厘米、毫米、）

6、周米轮转速次数：1000次/秒（即周米轮转动最高1000次）

7、计米控制输出方式：

计米到达设定值后，控制触点输出，继续计米；

计米到达设定值后，控制触点输出，停止计米；

计米到达设定值后，控制触点输出，显示自动清零并重新开始计米，单稳延时时间到达后停止输出；

计米到达设定值后，控制触点输出，单稳延时时间到达后停止输出，继续计米。

8、抗干扰强度：3级（IEC801）

9、断电保持数据时间：>10年。

10、提供外接传感器电源：6-36VDC

11、信号输入阻抗2.4KΩ。

12、工作环境温度：0～50℃；相对湿度：≤95％（但不结露）。

13、使用前先设置所需计米功能参数。

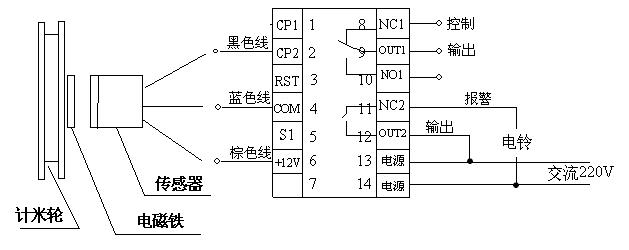

三、端子接线图及面板

四、设置计米数值及报警数值的设定方法：

按一下“预置/参数”键，设定总长，再按一下“预置/参数”键，设定报警值（报警值不能为0），以下是设置的详细说明。

五、计米/参数设置与其它设置显示操作方法：

按“预置/参数”键3秒钟，则可进入功能参数设定状态，参数灯亮，再按“预置/参数”键可选择要修改的功能。具体参数见（表2）
