高速弓形绞线机组GJ500-4-1250型

文章来源:叉绞机(机架式) 发布时间:2019-12-24 14:39:31

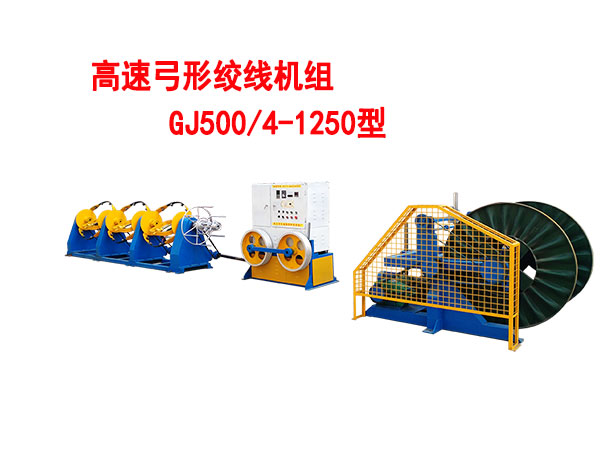

 高速弓形绞线机组GJ500-4-1250型

中国实用新型专利:ZL 201721616908.0








一、高速弓形绞线机组用途:

高速弓形绞线机组适用于胶质线的合股加填充绳。本机组主要由下列组成:放线架、弓绞主机、填充绳盘架、压线模、计米器、牵引机、收排线机、防护罩、断线自动停车装置、气压制动、电控箱以及电机等。

二、高速弓形绞线机组技术参数:

1、电机功率:5.5千瓦
2、弓绞转速:100~500转/分
3、牵引轮直径:600mm
4、绞合节距:52.36~183mm
5、绞合截面:10~95mm2
6、弓内线盘直径:500mm
7、线盘总数:4
8、收线轮直径:1250mm

三、高速弓形绞线机组设备配置:

1、放线架FX500型一台
2、弓绞主机一台
3、牵引机QY600型一台
4、电动升降收线机DSSX1250型一台
5、配电柜一台
